一、项目背景
辽宁铁岭新城，是政府领导面对铁岭经济总量小、工业化和城镇化水平低的现实，为改变这种“一小两低”局面，把传统农业地区，转变为“小桥流水人家”的“江南”水乡而做出的努力。大力实施了工业化与城镇化的“双轮驱动”战略，大力推进沈铁工业走廊和铁岭新城区建设，带动全市经济社会实现又好又快地发展。铁岭新城座落在铁岭凡河新区。
DINTEK继助力铁岭新城的市民服务中心、铁岭东北最大的物流中心东北物流城之后的又一个创举，继续助力铁岭新城建设，服务于铁岭新城金融服务中心的信息建设。
由同济大学建筑设计院设计的，辽宁铁岭新城金融服务中心，金融服务中心占地43000平方米，总建筑面积50729平方米，地下一层，地上十九层，概算投资17000万元。建成后以商业银行为主体，其它金融机构进驻，形成为铁岭经济服务的金融服务中心。

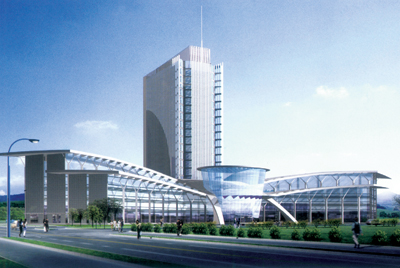

金融服务中心
二、项目分析
DINTEK（鼎志）综合布线凭着雄厚的技术力量、过硬的产品和周到细致的服务，为铁岭新城的建设增砖添瓦，随着现在信息的快速反应和金融的保密性，对整个结构化综合布线突出以下特点：
1. 开放性：开放式体系结构，符合国际标准，支持所有通信协议。
2. 灵活性：模块化管理使得终端设备发生变化时，只需简单变更跳线，不需要过多的改变，使移动更加灵活。
3. 模块化：国际标准接插元件，如模块、配线架、跳线等，使得更换、维护更加简单、便利。
4. 可扩展性：无论计算机设备、网络设备、通信设备、控制设备技术如何发展，将来都可以很方便地连接到系统中去。
5. 经济性：不需要不同设备重复布线，大大降低了布线成本和管理成本。
三、DINTEK Cat6Ⅱ解决方案
在整个金融服务中心，DINTEK提供了全方位的DINTEK Cat6Ⅱ解决方案：
1、DINTEK Cat6线缆
·通过UL,ETL认证
·符合UL CM等级
·绝缘材质：高密度聚乙烯（HDPE）
·绝缘厚度：0.225mm
·线规：23AWG 导体直径：0.574mm
·线径：6.5±0.3mm
·最大承受拉力：约11.4kg
·运行温度：-30℃至60℃
·存储温度： -40℃至70℃
· 重量：14kg/305m（不含托架）
·支持带宽：250MHz
·超过TIA/EIA-568-B.2-1的六类标准
·比六类标准具有10db NEXT和PS NEXT余量
·线体中心为十字芯设计

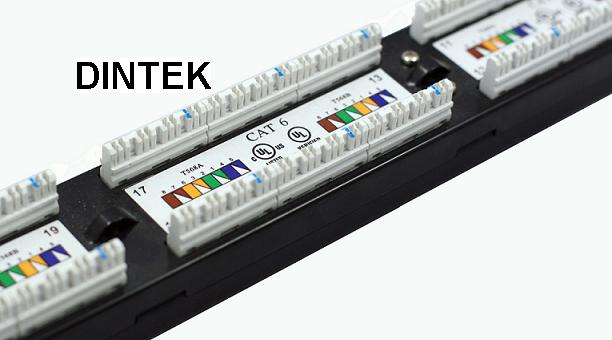

2、DINTEK Cat6配线架
·超过TIA/EIA-568-B.2-1六类标准
·每六孔信息模组采用后盖板设计，保护配线架内部在施工时不易损伤
·快接式端子设计，适用22-26AWG单芯线与多股线
·背面可上理线支架固定线缆，便于管理
·压接方式适用T568A和T568B端接线序
·端口采用高低触点设计与无焊点压接技术
·针脚采用100μ″镀镍，50μ″镀金
·插孔最小可保持力:14kg
可安装电缆管理支架
·运行温度：-30℃至60℃
·存储温度： -40℃至70℃
·尺寸：24口：483mm（W）*44.5mm（H）*33.4mm（D）
48口：483mm（W）*89mm（H）*33.4mm（D）

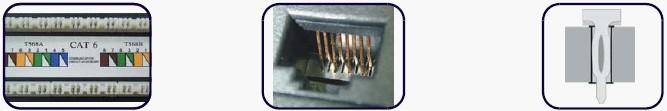

增大IDC端子间隔可以改善串音性能 高低触点设计可以改善传输性能 无焊点压接可适用于高频传输环境
线缆安装方法：
第一步：
将8芯线色彩编码端接配线架每组相对应的IDC线槽中。重复以上步骤，直到所有线缆端接完毕。将理线架两端按照图示卡入配线架。 |
第二步：
将安装好的线缆束于线缆管理器上，注意不要绷的太紧，以免损害线缆。 |

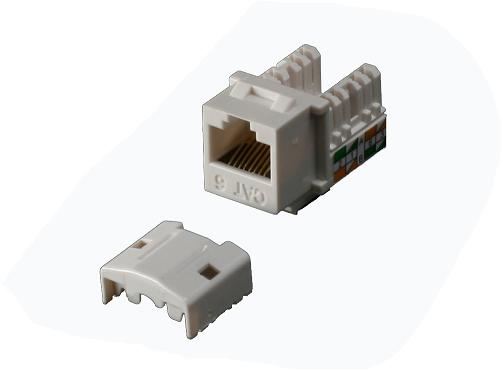

3、DINTEK Cat6模块
·通过UL，ETL认证
·超过TIA/EIA-568-B.2-1六类标准
·材料：高密度延缓燃烧塑胶，符合UL 94V-0定额
·适用于22-26AWG 8芯电缆IDC端接，端接后加盖防尘盖
·90度或180度方向进入和端接
·针脚采用100μ″镀镍，50μ″镀金
·承受拉力≤30磅，耐拔插次数≥750次
·T568A和T568B通用标签
·支持带宽250MHz
·DC resistance : 0.1ohms MAX
·尺寸：18.8mm(W)*30.6mm（H）*22.34mm（D）
四、结束语：
铁岭新城的建成将成为北方的“江南水乡”。DINTEK倾力助阵，提供全方位解决方案，打造典范工程。
