——记鼎志助力徐州师范大学校园网络建设

学校概况：

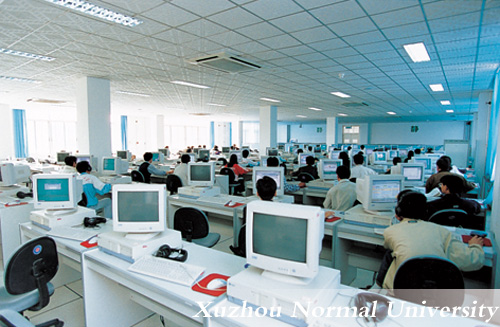

徐州位于苏鲁豫皖四省交界的结合处。这是一个中国历史文化名城，历称“兵家必争之地”， 是楚汉文化的发祥地，西楚霸王项羽，汉高祖刘邦的故里。而徐州师范大学就坐落在这样一座城市，是江苏省重点建设的省属高水平大学，是全国首批硕士学位授予单位、全国首批有资格接收外国留学生的高校，也是苏北地区首所本科高校。学校积极实施人才强校战略，把师资队伍建设作为兴校之本。在现有的1320名专任教师中，有教授215（其中博士生导师34人）、副教授430人，具有博士学位者259人。

项目介绍：

   徐州师范大学弱电系统综合布线项目，包括多个综合楼及楼群之间的语音、数据、图像、多媒体等的信息传输，它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连，也使这些设备与外部通信网络相连接。语音、数据信息点共计7000多点，均采用超五类产品，不同校区之间采用光缆连接。还有多个机房的建设。

用户需求分析及项目特点：

1）、规范化：综合布线系统的结构、性能要符合国内、国际标准和规范，满足各个系统目前和未来发展的需要。

2）、实用性：综合布线系统应以电脑系统等为服务对象，同时尽可能为各个弱电系统提供统一信息传输布线平台。它应有利于各个系统自身组网和传递信息，有利于各个系统之间的互连，有利于各个系统与外界的连网。

3）、可扩展性：布线系统要具有高性能和相当的超前性，能够满足各个系统目前和未来新技术、新产品对传输的需求。

4）、灵活性：同时布线系统在设计和实施中应充分考虑办公的具体特点，在信息点的选取、线缆配置等各方面满足网络系统的要求。

5）、开放性：布线系统应采用符合国内、国际标准的名牌布线产品，技术上要领先，同时要经过国内、国际广泛和较长期使用，具有良好的技术支持和服务。

6）、模块化：综合布线系统包括话音、数据、图像传输(VOD、视频会议)的全部功能，可与现有的信息网络全面联接，并且考虑到徐州师范大学弱电系统网对信息点的硬件要求和信息技术的飞速发展。

7）、稳定性：设计方案将遵循原则，做到系统的可靠性与稳定性，布线系统不但满足现有的网络设备，而且具有为随时可增加的设备来扩展整个网络功能的可扩展性与灵活性。

8）、经济性：方案设计中在考虑到保证质量的前提下，将以目前的实际应用出发，为需求与应用为主，做到其经济性与实用性。

解决方案：

在现代社会中，信息技术已成为一个企业或事业单位成败的关键，通讯及布线网络在信息化社会中扮演的重要角色也越来越为各界重视，并日渐成为社会或企业现代化的标志。本系统设计包括产品选型依据相关技术标准及规范，遵循国家标准规范、国际标准规范、部颁标准规范、行业标准规范与地方标准规范。综合布线系统（GCS）应是开放式星型拓扑结构，应能支持电话、数据、图文、图像等多媒体业务的需要。故按下列六个子系统进行设计：

1)      工作区子系统(Work Area)

2)      水平子系统(Horizontal Cabling)

3)      主干线子系统( Backbone Cabling)

4)      管理子系统(Administration)

5)      设备区子系统(Equipment Room)

6)      建筑群子系统（Campus Subsystem）

工作区子系统(Work Area)：工作区是指从信息出口到终端设备之间所包括的各种布线设备，本次应用到的产品是：

DINTEK超五类非屏蔽信息模块，其电气特性

·额定电流：1.5Amps 20℃

·绝缘电阻：最小500Ω

·接触电阻：最大20Ω

·直流电阻：最大0.1Ω

·运行温度：-10℃至60℃

·材料：高密度延缓燃烧塑胶

DINTEK墙上型面板

·材质:ABS 符合 UL  V94-0 阻燃

·能安装超五类或六类信息模块

·更美观，坚固，耐用

水平子系统(Horizontal Cabling)：实现信息插座和管理子系统(配线架)间的连接，包括信息插座、水平传输介质和端接水平线的配线架。

主干线子系统( Backbone Cabling)：实现计算机设备，程控交换机 ( PBX )，监控中心与各管理子系统间的连接，也实现楼与楼之间的连接，常用介质是多对数双绞线电缆或光缆。

超五类四对非屏蔽双绞线

·外径：5.3mm

·重量：13.5kg/305m

·绝缘材质：高密度聚乙烯（HDPE）

·符合UL  CM阻燃级别

·采用四对实芯24AWG铜绞线构成

·绝缘层厚度：0.195±0.01mm

电气特性

·特性阻抗：100±15Ω

·最大电阻不平衡：5%/100m

·最大相对电容：5.6 Ω/100m

·最大直流阻抗：9.38Ω/100m

·最大电容对地不平衡：330pf/100m

·运行温度：-40℃至75℃

·最大承受拉力：110N

超五类非屏蔽双绞线性能标准参数：

管理子系统(Administration)：是由交叉连接的端接硬件(配线架)和色标规则组成，以提供对所有系统的连接和对与其相连信息插座的功能进行灵活的管理，并包含系统管理文档。采用19英寸标准机柜，采用快接式跳线。

设备区子系统(Equipment Room)：是放置计算机系统设备，网络集线器 ( HUB )，程控交换机，楼宇自控中心设备，音响输出设备，闭路电视控制装置和报警控制中心等等。管理间和设备记用到的产品是：

高性能超五类非屏蔽配线架

·高性能，超过Cat5e指标

·110/Krone型IDC端子

·19英寸24口配线架占1U高度，48口配线架占2U高度

·可压接22-26AWG的多股线或实心线

·插座模组符合FCC第68部分

·符合TIA/EIA568B和ISO/IEC11801

·压线方式：T568A/B

理线器

可正面或背面理线，便于机柜中跳线管理

可快速地移动，增加或改变线缆

超五类非屏蔽

·引线规格为4对32AWG  7股

·两端RJ45插头，针脚100μ〞m镀镍后50μ〞m镀金

·符合TIA/EIA-568B规格

·符合UL防火规定

·RJ45脚位压线采用：T568B

·外套颜色：红，桔，黄，绿，蓝，灰

110到RJ45（110）跳线

·快捷的连接方式，110型连接头

·标准线， PVC外被

·110到RJ45型连接

·110到110型连接

·连接方式：T568B

·用于同时束紧和标识成卷线缆

·用于束线于线槽，墙壁或天花板

·易于调解力度和重复使用

  100对110配线架（语音）

·超过TIA/EIA568B性能

·可接受22-26AWG和多股线端接

·可单独订购底槽和端子

·19英寸交叉连接面板和端子正面安装

建筑群子系统（Campus Subsystem）：建筑群是由两个及两个以上的建筑物组成。这些建筑物彼此之间要进行信息交流，综合布线的建筑群干线子系统是由连接各建筑物内的线缆组成。产品配制：DINTEK 5类25对大对数线缆；DINTEK 多模室外光缆；光缆往往需要更好的检测，测试光纤路径中的损耗(位置B到位置A)，右图

总结：

结构化综合布线系统是为实现计算机网络系统化，标准化和灵活化的预布线系统，它采用开放式体系及模块化结构，独立于应用系统，可满足现在及未来的需要。

而综合性是综合布线最突出的特点，它将建筑物中多种配合在一套标准的配线系统中，满足用户对语音、数据、图像及传感器信号综合传输的要求。它的模块化结构使布线系统可管理，满足信息网络布线在灵活性，智能化及可扩展性等多方面的要求。鼎志在助力徐州师范大学的这个项目中，采用先进的可靠性强的产品，在完全满足需用的同时，又不忘记能布线性能的加强，允许最大化的可扩展，使以后相互兼容达到最完美的结合。
