一、项目的背景与概况
近来，国内加大了现代化建设的步伐，各类旅游城市，现代化城市的建设，各城市的地标性建筑也如雨后春笋。
铁岭新城，坐落在肥沃的黑土地上，辽河从北部绕行，凡河在中部穿过，是中国第一个以河为城市中轴线的城市。规划面积35平方公里，北距老城11公里，南距沈北新区14公里，驱车至沈阳桃仙国际机场仅需40分钟，经高速公路2小时可抵营口港，3小时达大连港。
铁岭新城规划严格遵循"高起点、高标准"、"可持续发展"、"生态优先"、"以人为本"的原则，充分运用城区内两河两湖丰富的水资源体系，营造了一个"河、湖、山、城"和谐统一的宜居宜业宜游的城市风貌体系。
市民服务中心
市民服务中心位于新城区的核心位置，处于城市中轴线最南端，南邻如意湖公园景观区。市民服务中心工程总占地面积10万平方米，总建筑面积24万平方米，包括市民服务中心主楼、城市规划馆及会议中心、市直机关办公主楼及食堂、市直机关办公副楼等主体工程，其中市民服务中心主楼21层。
二、用户需求分析
铁岭新城是中国第一个以河为城市中轴线的城市，将建设成为适宜人居、适宜创业、适宜休闲度假的国际化景观水城，是铁岭市未来的行政服务中心、商务金融中心、文化娱乐、会展、旅游与休闲度假中心，并凭借优良的生态环境努力打造成为沈阳市的“后花园”。
市民服务中心是铁岭新城的首脑，是各项政策和制定和执行，为人民服务的地方，对于各种事情要求做出快速、正确、全面的反应。
1、智能化系统要求
1）、居住、创业、休闲为一体化的国际化景观城市；
2）、快速反应、应对各项事件；
3）、经济、政治、金融、商贸等中心信息化的现代城市；
4）、满足人民的生活一切需要，应对一切现在或将来的可能的需求。
2、综合布线的需求
1）、政府办公各类快速、安全的数据、语音、图像等等交换的需求；
2）、金融、教育、医疗等等机构内部与内部、内部与外部之间沟通；
3）、充分保证计算机网络高速、可靠的信息传输要求；
4）、能在现在和将来适应技术的发展，实现数据通信和图象传递；
5）、能够支持百兆、千兆、万兆或更快速的数据传输，可支持以太网、高速以太网、令牌网、成ATM、FDDI、ISDN等网络及应用。
三、市民服务中心综合布线解决方案
1、综合布线系统应符合的工业标准：
ISO/IEC 11801 《信息技术-布线标准》
ANSI EIA/TIA 568A《商务建筑电信布线标准》
CECS89:97《建筑与建筑群综合布线系统工程施工及验收规范》
2、整体设计规化
市民服务中心主楼21 层，包括东西裙楼，全部采用六类线缆，所有线缆须阻燃、低烟、无卤、无毒。
1）、工作区子系统
工作区子系统由终端适配器,工作站,电话终端,数据和语音连接线及相关的布线附件组成。工作区子系统由信息插座延伸到工作站终端的用户连接电缆及适配器组成。我们为工作区数据及语音系统都采用了同样的六类非屏蔽系统，这样在应用发生变化时，我们可以灵活的将语音点转化为数据点，或者将数据点转化为语音点，极大的提高了系统的灵活性。同时又为数据点和语音点采用不同的颜色，标上标签，以防插错。
设备选型：
Cat6信息模块：
针脚采用100μ″镀镍，50μ″镀金
材料：高密度延缓燃烧塑胶，符合UL 94V-0定额
适用于22-26AWG 8芯电缆IDC端接，端接后加盖防尘盖
承受拉力≤30磅，耐拔插次数≥750次
Cat6信息面板：
塑料外壳采用高密度ABS材质，符合UL 额定热熔94V-0的标准
面板，螺钉2个，语音数据标识1套，以及标签卡
具有标示牌设计，便于识别用途，符合IEA/TIA 606标准
信息模块和信息面板全部为DINTEK（鼎志）产品，模块有90°和180°两种，面板采用90°和45°两种，根据不同的需要，采用人性化的设计，面板接口全有盖板设计，双层面板形式使固定锣钉可以很好的隐藏在面板里，利用含透明塑料的标签条可以对各各无线信息点进行详细的标识，极大的方便了用户的使用和系统的管理。
2）、水平干线子系统
水平子系统是由建筑物各管理间至各工作区之间的电缆构成。各工作区铜缆信息点我们都采用带十字加强芯的6类UTP四对双绞铜缆端接于各个大楼楼层的分配线间IDF中。
Cat6 UTP ：
绝缘材质：高密度聚乙烯（HDPE）
绝缘厚度：0.225mm
线规：23AWG 导体直径：0.574mm
线径：6.5±0.3mm
线体中心为十字芯设计

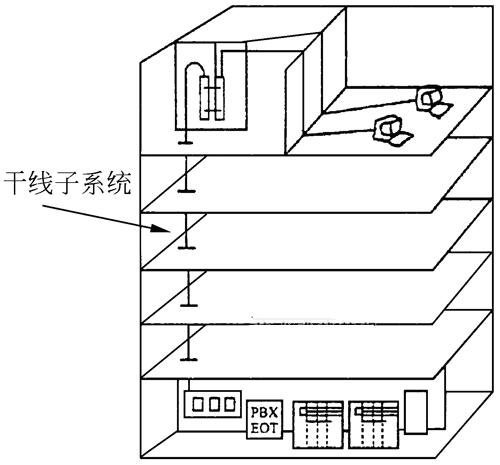

3）、垂直干线系统
垂直主干子系统用于连接MDF主配线间与楼层配线间，大楼配线间与楼层配线间的数据及语音主干系统。垂直干线的设计必须满足用户当前的需求，同时又能适合用户今后的要求。故也全部采用六类4对UTP，语音部分采用五类UTP大对数线缆。
4）、设备间管理间子系统

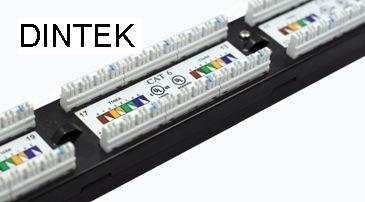

数据及语音铜缆管理间子系统由网络中心-汇接机房-楼层配线间三级管理结构组成，配线间内设备全部采用模块化的配线架及管理单元，配线架及管理单元均为标准的19’结构，常用设备包括快接式配线架、理线架、跳线和必要的网络设备。
3、网络的拓朴结构
采用星形(Star topology)：所有的计算机结点都连接在一个中心结点上。如下图
树型拓扑结构：是一种分层结构，适用于分级管理和控制系统。
四、系统应用
布线系统的一定要做到：兼容性 、开放性、灵活性、可靠性、先进性、经济性
综合布线系统主要功能如下：
（1）综合布线系统为开放式结构，能支持综合信息（话音、数据、多媒体）传输和连接，实现多种设备配线的兼容。一个市民服务中心应更好的服务于人民，做到更快捷的为人民服务。一套综合布线系统能支持几乎所有的数据处理（计算机）的供应商的产品，支持各种计算机网络的高速和低速的数据通讯，能传输所有标准的模拟和数字的话音信号，具有传输ISDN的功能，能传输模拟图像、数字图像以及会议电视等的多媒体信号；
（2）综合布线系统能满足所支持的话音、数据、多媒体等系统的传输速率和传输标准的要求；系统能为数据及高清晰度图像信息提供高速（100M以上）的传输能力，并满足千兆以太网的需求；
（3）综合布线系统能在设备布局需要发生变化时实施灵活的线路管理；各种拓扑结构的网络计算机、数据终端设备、传真、电话（公务电话、专用电话）设备以及话音设备等插入标准插座内。当这些设备的位置发生变化时，只需进行简单的跳线而不需敷设和安装新的电缆和插座即可完成；
（4）综合布线系统能够保证系统很容易的扩充和升级而不必更动整体配线系统，每个子系统都是相互独立的单元组，对每个分支单元系统的改动都不会影响其它子系统；
（5）提供有效的工具和手段，能够简单、方便进行线路故障的分析、检测和故障隔离，当故障发生时，迅速找到故障点并加以排除。
五、结束语
鼎志为铁岭新城实现现代信息化的不遗余力，在此项目上借鉴了很多类似的工程方案，在铁岭新城中，除市民服务中心项目，还有铁岭金融服务中心工程和位于铁岭东北部的物流城，全部采用鼎志结构化综合布线解决方案。
|
